产品名称：高压柜

    KMG系列磨机起动控制柜，是专为磨机配套的起动控制设备，保证磨机在重载下具有良好的起动性能，适用于10(6)KV、1600KW及以下的磨机在重载下不可逆起动控制及保护之用。对于不同规格的磨机，应根据其配用电动机的功率选择相应规格的磨机起动控制柜。

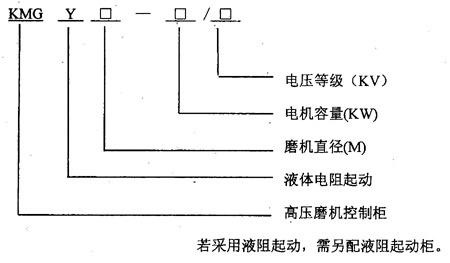

二、规格型号说明

三、使用环境条件
    1．户内使用，海拔高度不超过1000米；
    2．环境温度不高于+40℃，不低于一20℃；
    3．空气相对湿度不大于85％；
    4．无导电尘埃及腐蚀金属和破坏绝缘的气体的场所
    5．周围没有易燃易爆等危险物品的场所；
    6．无剧烈震动及垂直倾斜不超过5‘的场所；
四、技术条件
    1、电动机额定电压为10(6)KV，电源频率50Hz，容量不超过1600KW；
    2、起动时，电机起动电流Iq≤1．3Ie(额定电流)，根据液体变阻器热容量的大小可连续起动3一10次，详见液阻柜使用说明书。
五、工作原理

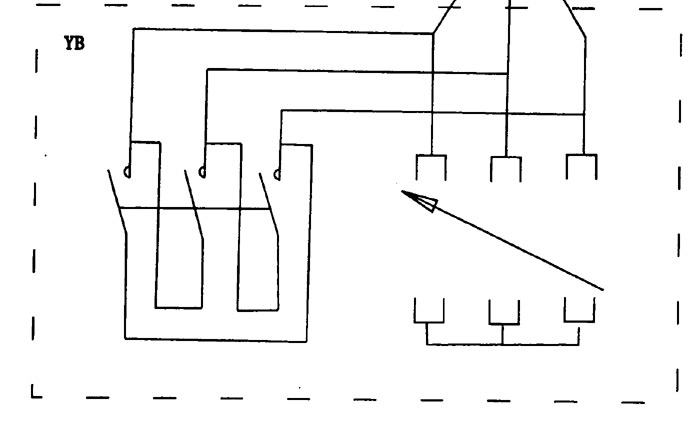

    本控制柜主回路采用高压真空接触器作为主开关，操作简单，便于维修；转子回路采用液体变阻作为起动设备，起动性能好，电流冲击小，能实现磨机在重载下平滑起动。
    1、控制柜设有本机／集中控制转换开关SAl，既能实现机旁就地控制，又能实现中央控制室集中控制，既灵活方便，又能便于实现自动化管理；
    2、与稀油站及主减速机的连锁控制有效地保证了磨机的安全运转；若有各种不正常情况及时报警，并根据故障的部位及程度断开主回路，从而避免故障的进一步扩大，将损失减少到最低限
度；
    3、设有高压电压及电流表，能实时监测高压电动机的电压和电流；装有测量电能的三相有功电度表，对用电量进行计量，方便生产管理；

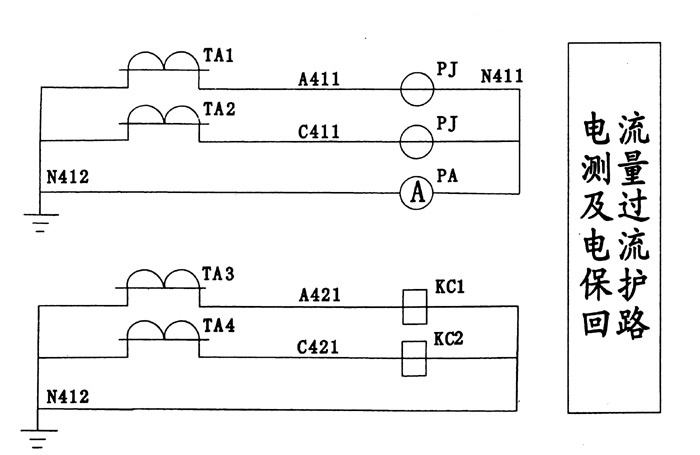

    4、装有反时限过电流继电器组成的过载保护及电压继电器和时间继电器组成的欠电压保护和速断保护装置。

六、安装、调试
    根据现场的实际情况，放置好高压开关柜体和液体变阻器柜，检查无误后，接通控制电源，即可进行试车。
    1、首先进行参数整定：①调整时间继电器KT为3秒左右为70；⑧过电流继电器KCl、KC2按以下原则进行整定：
  (1)动作电流整定：

式中：
I——继电器动作电流
Kk——可靠系数，对反时限继电器保护取1．2
Kjx—接线系数，对两相两继电器式接线为1
Kf——返回系数，对反时限继电器为0．8—0．85
Ki——电流互感器变流比
Ie——电动机定子额定电流
 (2)动作时间整定：
并根据原理图及接线图接好线 ②欠电压继电器KVIKV2调整
    进载保护时间应大于电动机的起动时间另一方面该时间不应超过过电流通过电动机的允许时间，一般前一数值较后者小许多，若电动机动时间为8—12秒，KCl、KC2相应可按12—15秒整定。当发生短路故障时，KCI、KC2的速断触点将瞬时延时接通，控制回路断电，以防止高压真空接触器因断开过大的短路电流而损坏，速断电流动作倍数应在3—5倍之间。    2、断开高压隔离开关QS，接通高压开关柜的控制电源，将本机／集中控制开关SAl置于本机控制位置，电源指示灯亮HLl亮，将报警开关SA2置于试响位置；这时应听到报警电铃的声响，然后将SA2置于报警位置：短接端子排上的03、19号线，按下起动按钮SB2，高压真空接触器KM吸合，起指示灯亮，3秒左右后KM自动断开，电铃报警，欠电压指示灯亮，说明控制回路及欠电压报警回路工作正常；将时间继电器KT拆掉，接通液阻柜电源，液体变阻器复位，允许起动指示灯亮，按下起动按钮SB2，KM吸合，起指示灯HL5亮，液阻柜开始起动，起动完毕，运行指示灯HL6亮，说明整个控制回路运行正常。稍后，按停止按钮SB3，KM断开，液阻柜复位；拆除端子排上的短线，试车完成。
    3、整个系统全部完成，具备整体试车条件后，即可全部联机试运转，若此时按起动按钮无效，则检查各个连锁允许磨机起动信号是否正常，若不正常，请检查处理；若起动正常，注意观察起动电流的大小，若启动电流太大，超过1．5倍的额定电流，则适当增加液体电阻的阻值，相反，若小于1．2倍的额定电流，则适当减小液体电阻的阻值；如果起动后马上自动停止，请检查是否各个连锁故障信号有误。根据要求空车试车完成以后,即可负载进行试车，在试车的整个过程中，一定要随时注意电机电流的变化情况。
七、订货须知
    订货时应提供如下数据，
    1、电动机的规格型号、电压等级、容量、定子电流以及转子最大短路电流；
    2、磨机的规格、型号；
    3、采用频敏还是液阻起动；
    4、定货数量。
附录1、控制柜外形及安装尺寸图

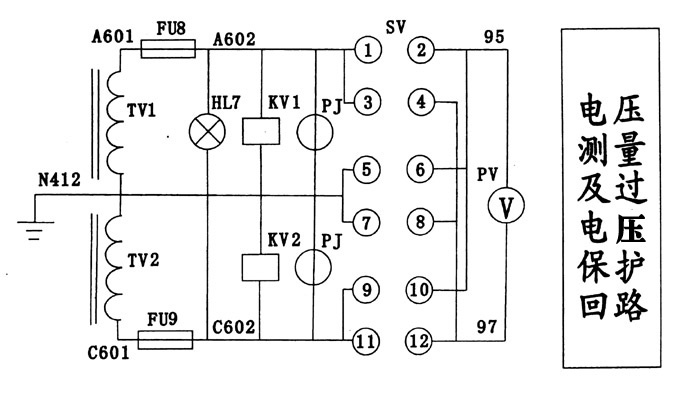

附录2、控制柜电气原理图
附录3、控制柜元件表
附录4、控制柜接线图
